直線導軌的容許靜力矩由MR,MP,MY三個參數組成,一般人在選擇直線導軌很少關注這個參數,但是容許靜力矩確實是非常重要的,因為它關系到直線導軌的精度,所以我們在選擇導軌時要特別注意。

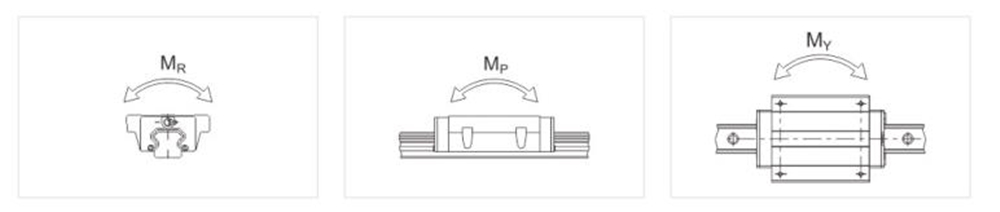

圖:直線導軌容許靜力矩圖示
從上圖可以看到直線導軌的容許靜力矩的三個參數,MR指的是滑塊寬度方向的靜力矩,而MP指的是滑塊長度方向的靜力矩,而MY則是平行于滑軌方向左右方向的靜力矩。其實這三個參數就是滑塊的上下,左右,前后三個方向的靜力矩。一般來說MP值和MY值相同,而MR值則有些不同,微型導軌無論是加長滑塊還是標準型滑塊,其MR值都比MP值和MY值大。而對于加長四方形滑塊,也就是滑塊標記為LS的規格,則MR值大多數比MP值和MY值小,因此這一點是要引起注意的。
直線導軌的容許靜力矩由于參數太多,又不容易記憶,因此我們只能根據各個廠家提供的參數進行選擇,千萬不要忽略容許靜力矩這個參數,否則很容易造成所選購的直線導軌精度不夠。
