DVN9微型線性導軌常見的規格有DVN9S,DVN9C,DVN9H三種,它們分別代表了標準方形滑塊,標準滑塊和加長滑塊。陜西達沃鑫智能裝備有限公司就為你講解DVN9微型線性導軌。

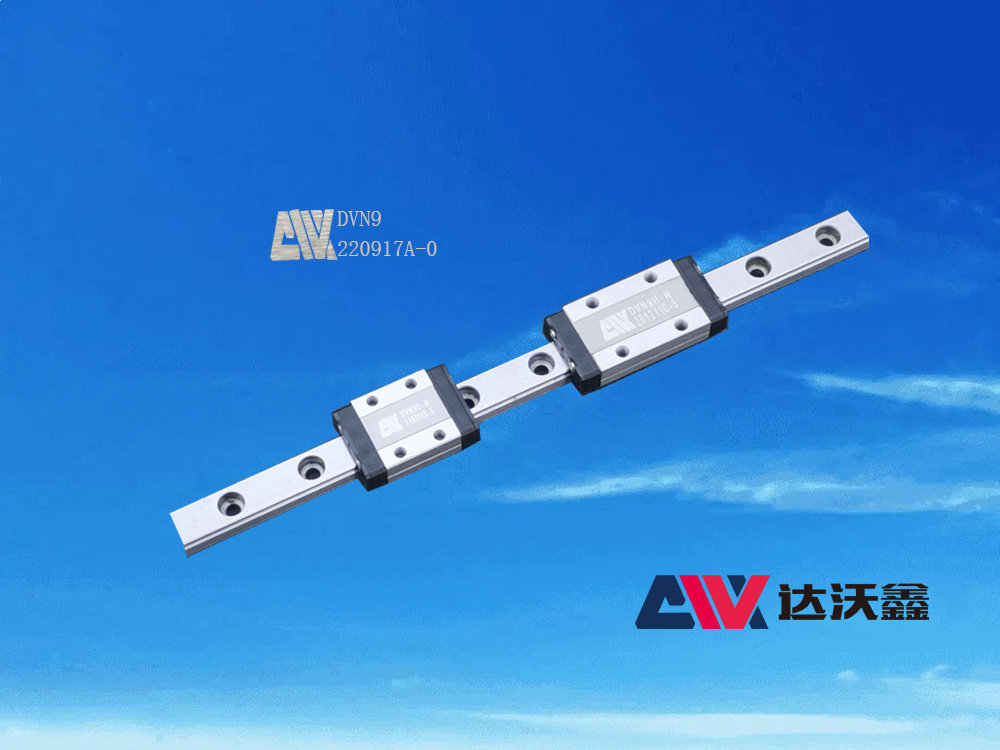

圖:DVN9微型線性導軌
DVN9線性導軌中的“D”代表達沃鑫公司的名稱,而V則代表微型,N代表標準型,而9則代表著線性導軌的規格為9mm,也就是滑軌的寬度WR為9mm。而DVN9微型線性導軌常見的又可以根據滑塊的不同分為標準方形滑塊,被標記為DVN9S,標準型滑塊,被標記為DVN9C,和加長滑塊,被標記為DVN9H。上面的圖片中就是DVN9微型線性導軌,我們可以看到這條滑軌上的兩個滑塊是不同的,這是我們特意將其放在一起,方便大家對比。因此這三種滑塊我們可以通過尺寸大小就可以區分,標準方形滑塊的L1值為11.9mm,L值為21.5mm。而標準型滑塊的尺寸值分別為:C值為10,L1值為18.9mm,L值為28.9mm。加長型滑塊的尺寸值分別為:C值為16,L1值為29.9mm,L值為39.9mm。隨著滑塊尺寸的變長,其負荷能力和容許靜力矩也相應增大,其具體表現在基本動額定負荷,基本靜額定負荷,容許靜務矩的MR,MP,Mr值上。同樣的滑塊的重量也有所不同。
通過上述介紹,我們可以知道DVN9微型線性導軌還是比較容易辨識的,只需要測量滑軌的寬度,就可以知道它的規格,再通過測量滑塊的尺寸就可以知道滑塊的型號。我們在選擇線性導軌時,可以根據根據這兩個參數進行預選,然后再根據精度,長度,預壓力等級確定所選的線性導軌。
