DVN9C-N標準微型導軌是陜西達沃鑫智能裝備有限公司生產的一種規格中等，負載能力強且行走順暢度較佳的微型導軌。本文就為你講解它的基本參數，供大家在選型時使用。

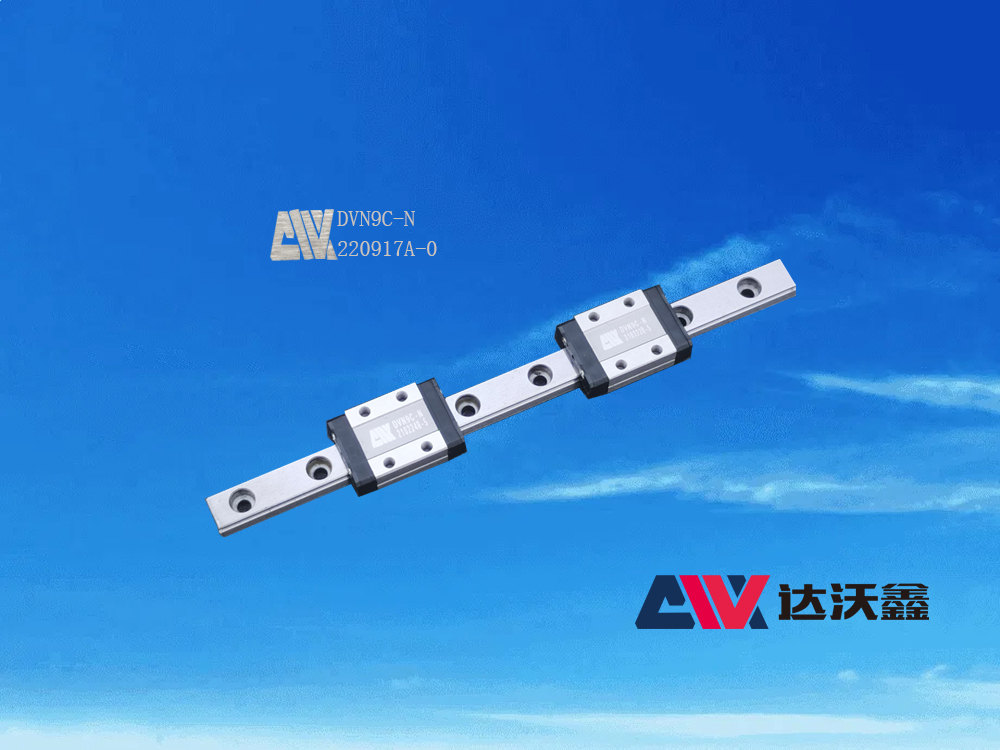

圖：DVN9標準微型導軌

  圖中就是DVN9C-N標準微型導軌，你可以看到它在藍色的背景下看上去極富金屬光澤，并不用通過美化就可以看出它的外觀非常漂亮。圖片的左上角有其型號和生產編號，右下角有達沃鑫的logo。我們先來看DVN9C-N中的數字和字母的含義，其中的字母D是達沃鑫的首寫字母，而V代表著微型導軌，前面的一個N則代表著標準型導軌，9代表著規格，也代表著導軌的寬度WR為9mm，C代表著滑塊的型號為標準型，后面的一個N則代表著精度等級為普通級。我們接下來再看一下它的基本參數值。其組合尺寸H，H1，N值分別為10mm，2mm，5.5mm。其滑塊尺寸W，B，B1，C，L1，L值分別為：20mm，15mm，2.5mm，10mm，18.9mm，28.9mm。滑塊上注油孔的尺寸為Φ14mm。滑軌尺寸的WR，HR，D，h，d，P，E值分別為9mm，6.5mm，3.5mm，3.5mm，20mm，7.5mm。基本動額定負荷為1.86KN，基本靜額定負荷為7.5KN。固定螺栓大小為M3*8，容許靜力矩MR，Mp，Mr分別為11.76N-m，7.35N-m，7.35N-m，滑塊重量為0.016kg，滑軌尺寸為0.38Kg/m。

  了解了DVN9C-N標準微型導軌的規格的意義和基本參數，就可以讓大家在選型時有所參考，便于選擇到合適的微型導軌。
